Sabot Z alu standard
Caractéristiques techniques
- Matériau : aluminium
- Finition du garde-corps : brute, anodisée ou thermolaquée (teintes ral) sur demande
- Composants : Angles de lisse et sous-lisse réglables
Tubes avec embouts retreints emboitables - Disponible avec montants : droit, incliné, courbé, rabattable
- Fixation : 1 ou 2 chevilles M10 / béton
Vis autoforeuse / structure métallique - Entraxe maxi entre montants : 1 500 mm
- Conformité : NF EN ISO 14122-3 décembre 2017 et à la norme Française NF E 85-015 juillet 2019
- Modèles
- Sabot Z acrotère
non isolé - Sabot Z acrotère
isolé 70 mm - Sabot Z acrotère
isolé 100 mm - Sabot Z acrotère
isolé 130 mm - Sabot Z acrotère
isolé 160 mm
- Sabot Z acrotère
- Droit
- VZ-D1
VZ-D2 - VZ70-D1
VZ70-D2 - VZ100-D1
VZ100-D2 - VZ130-D1
VZ130-D2 - VZ160-D1
VZ160-D2
- VZ-D1
- Incliné
- VZ-I1
VZ-i2 - VZ70-i1
VZ70-i2 - VZ100-i1
VZ100-i2 - VZ130-i1
VZ130-i2 - VZ160-i1
VZ160-i2
- VZ-I1
- Courbé
- VZ-C1
VZ-C2 - VZ70-C1
VZ70-C2 - VZ100-C1
VZ100-C2 - VZ130-C1
VZ130-C2 - VZ160-C1
VZ160-C2
- VZ-C1
- Rabattable
- VZ-R1
VZ-R2 - VZ70-R1
VZ70-R2 - VZ100-R1
VZ100-R2 - VZ130-R1
VZ130-R2 - VZ160-R1
VZ160-R2
- VZ-R1
Utilisation

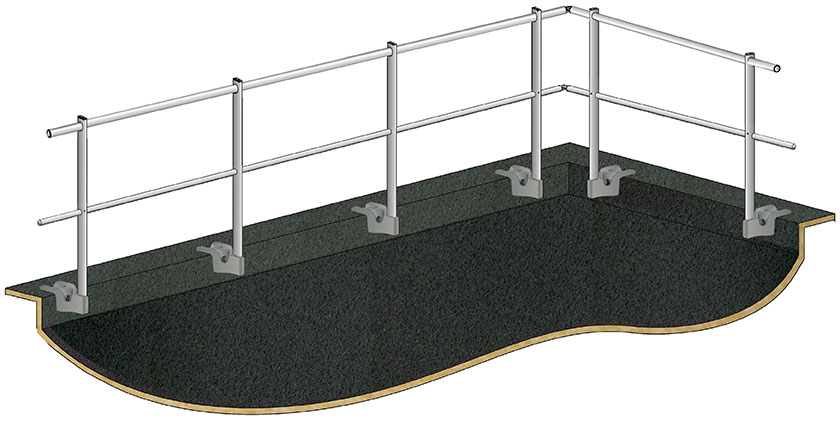

Le garde-corps sous couvertine VECTACO® est un système de protection collective antichute pour toitures terrasses. Son embase sabot Z est adaptée pour se fixer sur l’acrotère en dessous de la couvertine. La mise en place du garde-corps n’interfère donc pas sur l’étanchéité de l’acrotère, garantie par la couvertine. Différentes versions de l’embase sabot Z permettent de s’adapter à des isolations d’épaisseurs variables : sabot Z sur acrotère isolé 70 mm, 100 mm, 130 mm et 160 mm.
Nouveau
Système de jonction montant / lisse : la lisse triangulaire et pièce en T sont remplacées par une lisse ronde et un bouchon en haut de montant (livré non monté).
Ce changement entraîne les modifications produits suivantes :
- Nouveaux angles (plastique et ALU) pour lisse ronde ;
- Nouveau bouchon pour lisse ronde;
- Montants : encoche en partie haute pour recevoir la lisse + pré-perçages pour faciliter le montage de la lisse et sous-lisse
Avantages
- Fixation sur acrotère de faible hauteur (à partir de 105mm pour sabot standard) grâce à son encombrement faible
- Finition esthétique avec son thermolaquage gris aluminium de série
- Temps de pose réduit avec un système entièrement prémonté
- Manutention réduite par le conditionnement des lisses et sous-lisses de 3 m de longueurs livrées par botte de 7 unités
- Délai court / disponible en stock
