UTILIZZAZIONE

La scala alla marinara con gabbia di sicurezza VECTALADDER® è un dispositivo che consente l’accesso in quota ad aree riservate al personale autorizzato. Con una larghezza di 600 mm, la scala alla marinara con gabbia di sicurezza VECTALADDER® è una delle più larghe sul mercato e consente quindi un comfort di utilizzo ottimale.

CARATTERISTICHE TECNICHE

  • Materiali : alluminio
  • Componenti : cfr nomenclatura
  • Finitura : grezza, anodizzata o termolaccata su richiesta (tonalità RAL)
  • Attrezzatura disponibile : gradini di sicurezza (2 modelli standard), piattaforme di sbarco (4 modelli standard), cancelletto di sicurezza a richiamo automatico, porte e opercoli (4 modelli standard), cambio di rampa e uscita laterale.

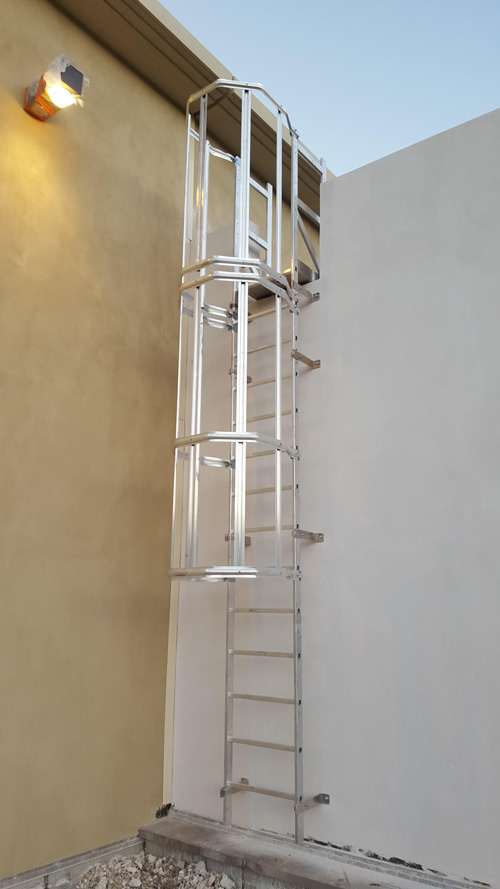

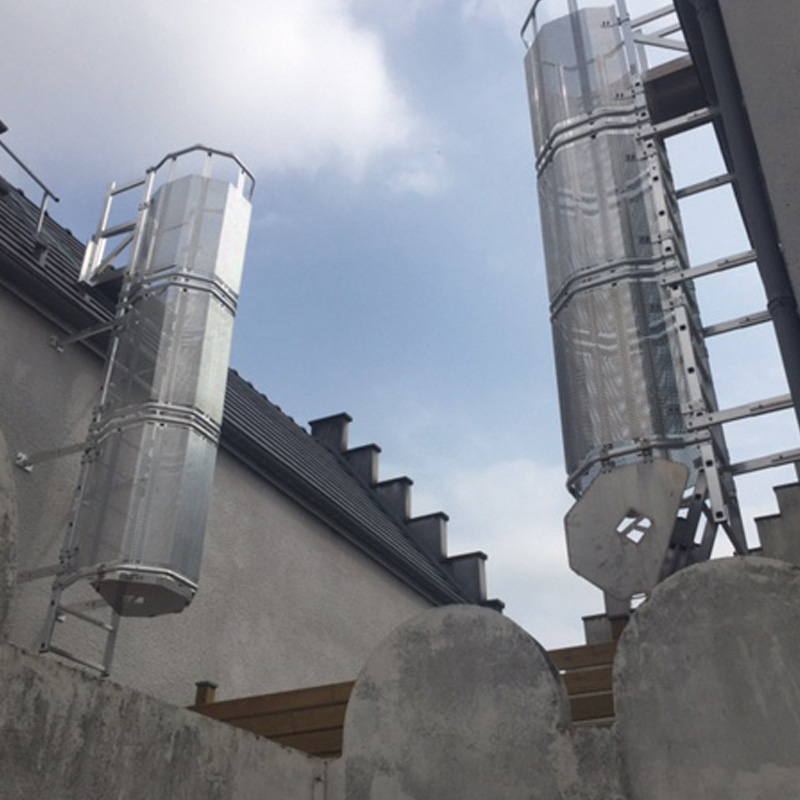

Esempi di realizzazioni

Nomenclatura


Scale di alluminio

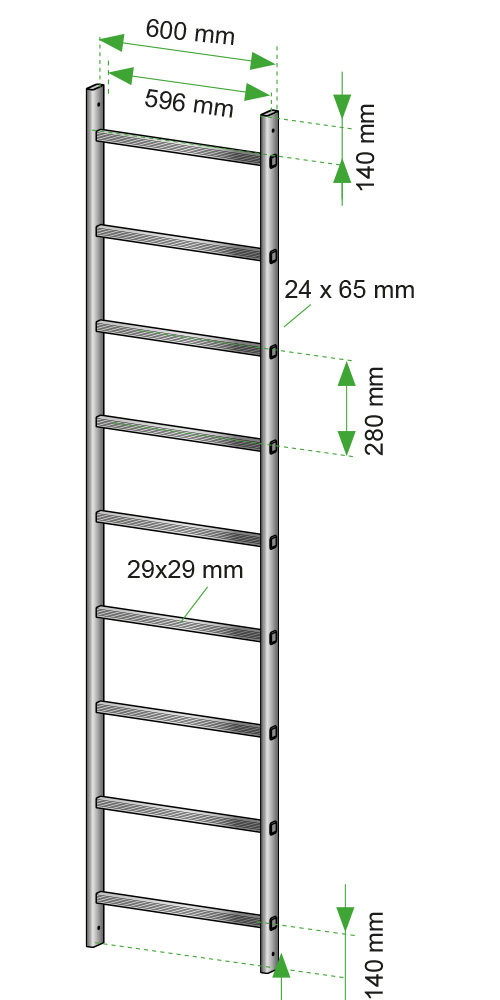

Scale di alluminio 2520 mm

  • Modeli
    • 2520
    • 3080
    • 4200
    • 5040
  • Gradini
    • 9
    • 11
    • 15
    • 118.
  • Rif.
    • 0733106
    • 0733101
    • 0733102
    • 0733107.

Uscita frontale

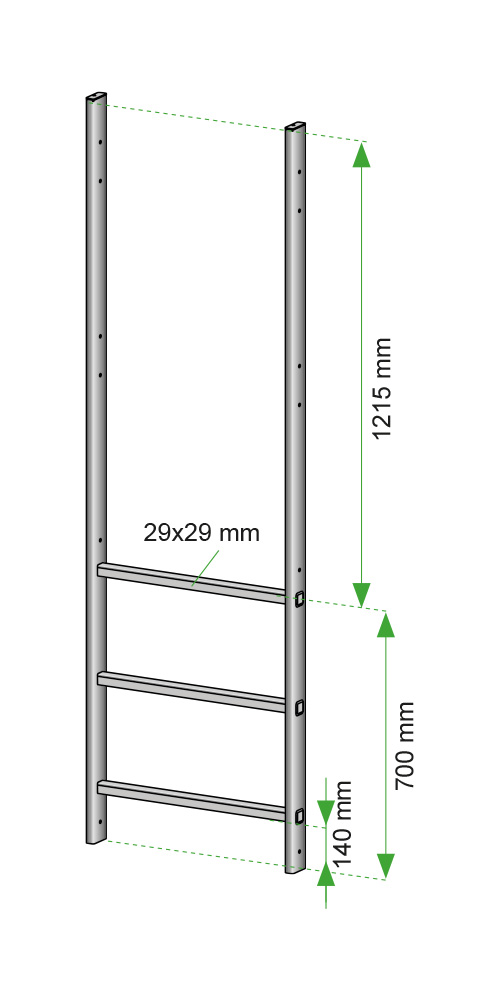

Uscita frontale 3 gradini 700 mm + 1215 mm

  • Modeli
    • 700+1215
    • 980+1215
    • 1260+1215
    • 1540+1215
    • 1820+1215
    • 2100+1215
    • 2380+1215
  • Gradini
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
  • Rif.
    • 0733203
    • 0733204
    • 0733205
    • 0733206
    • 0733207
    • 0733208
    • 0733209

Dimensioni in mm. Consegnata con 2 tappi – Altre lunghezze su richiesta

Moduli gabbie di protezione

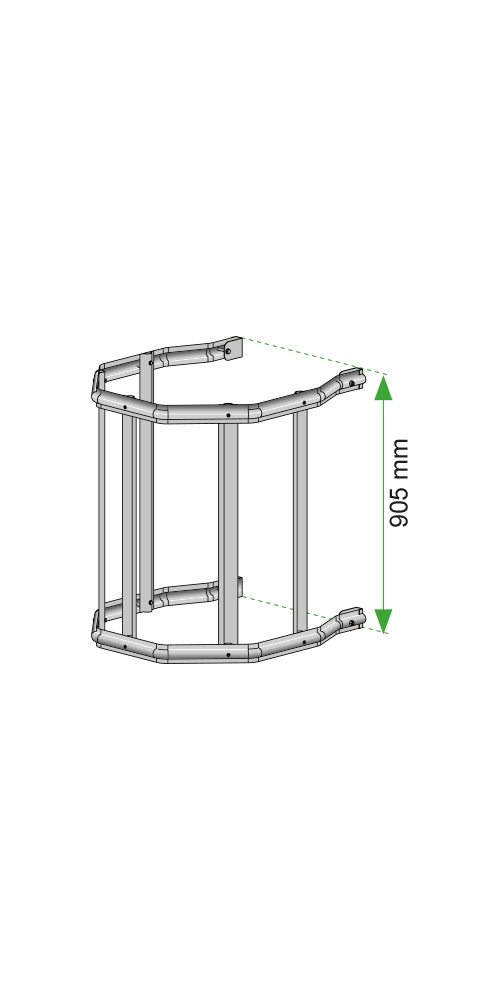

Gabbia di protezione lg 905 mm – Rif : 0733300

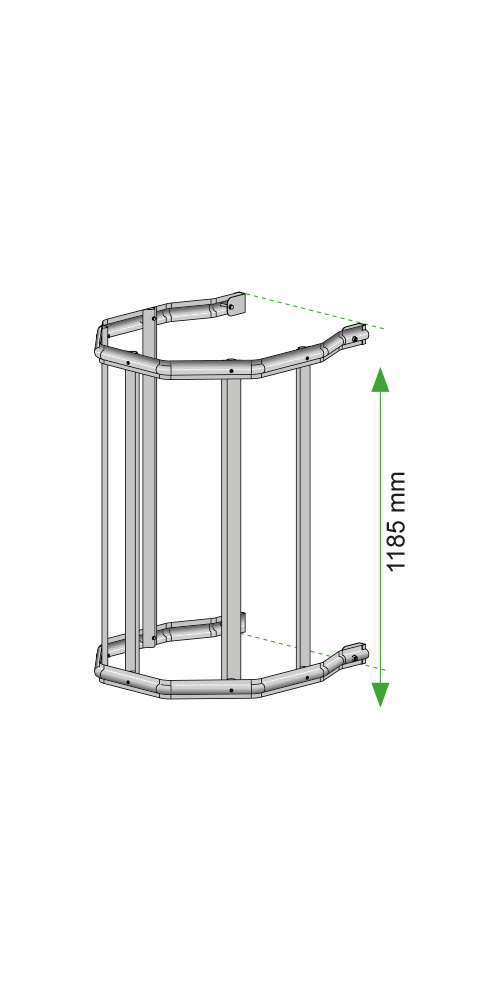

Gabbia di protezione lg 1185 mm – Rif : 0733301

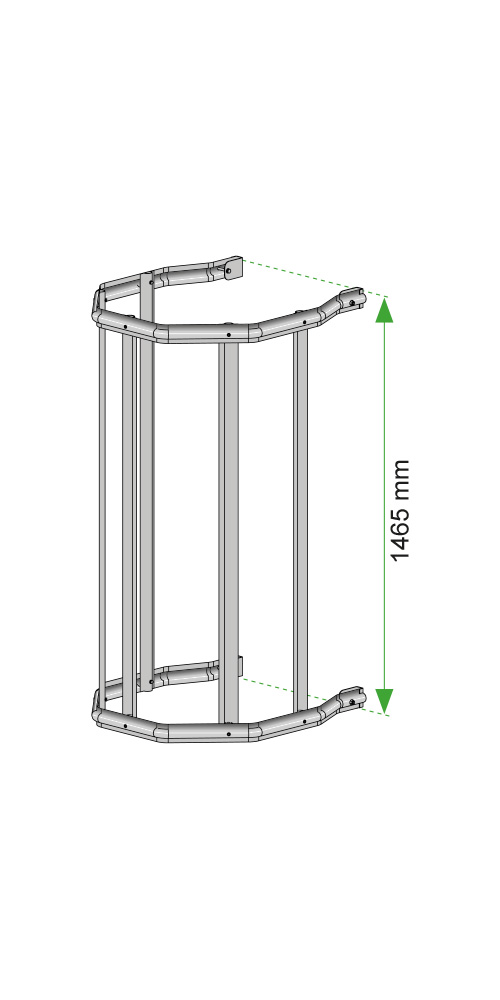

Gabbia di protezione lg 1465 mm – Rif : 0733302

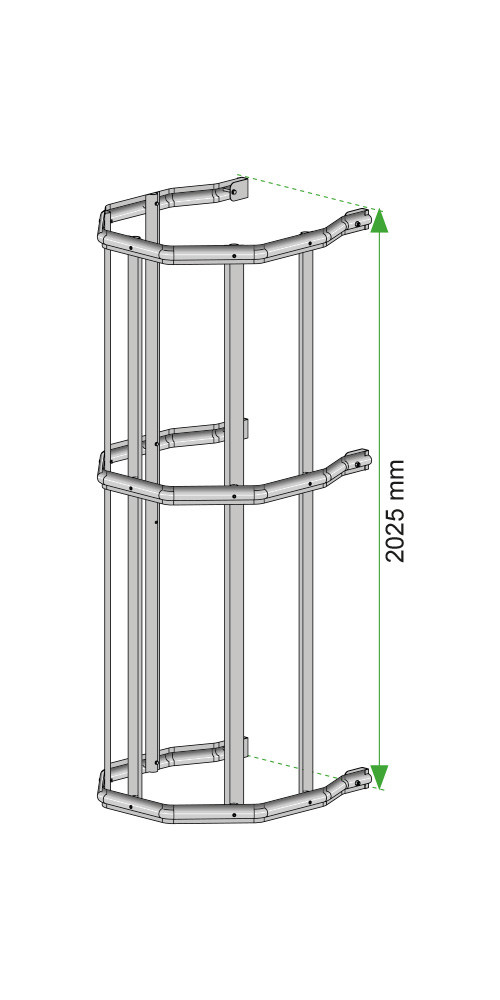

Gabbia di protezione lg 2025 mm – Rif : 0733303

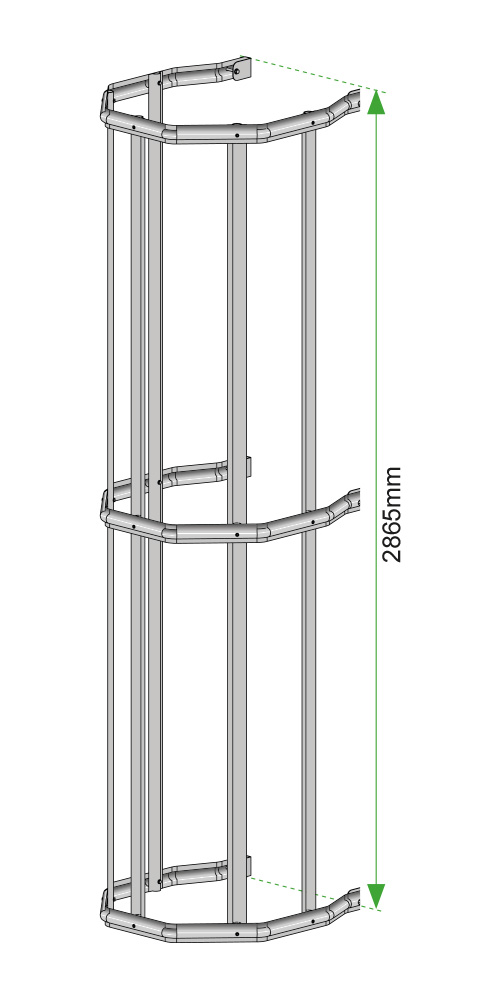

Gabbia di protezione lg 2865 mm – Rif : 0733304

Opzione

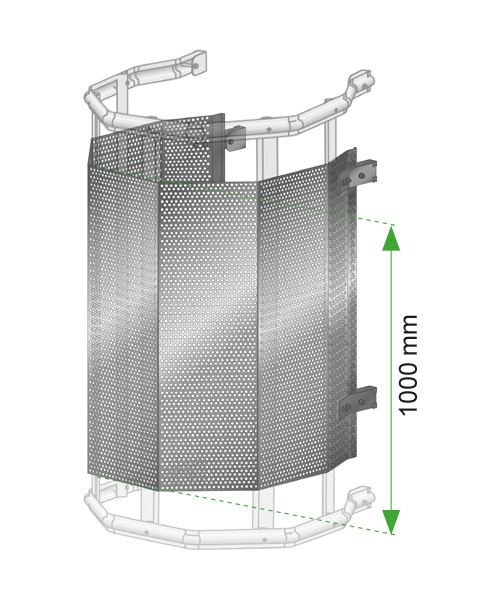

Otturatore di gabbia di protezione : Installabili su moduli di gabbie di protezione lunghezza 1185, 1465 et 2025 mm – Rif : 0733324

Cambio di rampa destra o sinistra – Rif : 0733114

Gradini di sicurezza saldati su uscita frontale

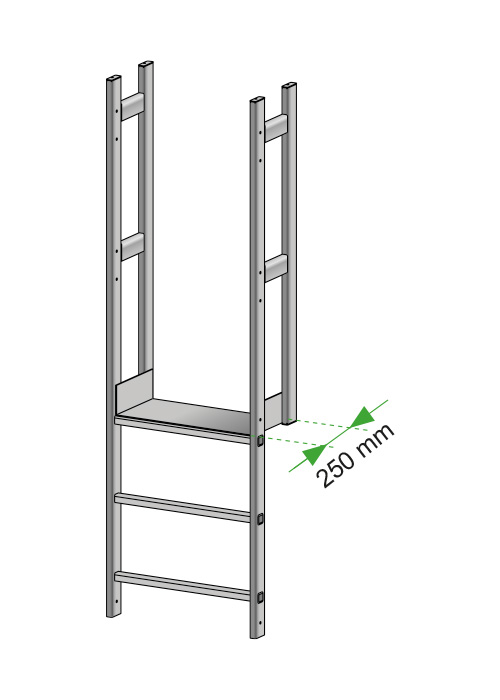

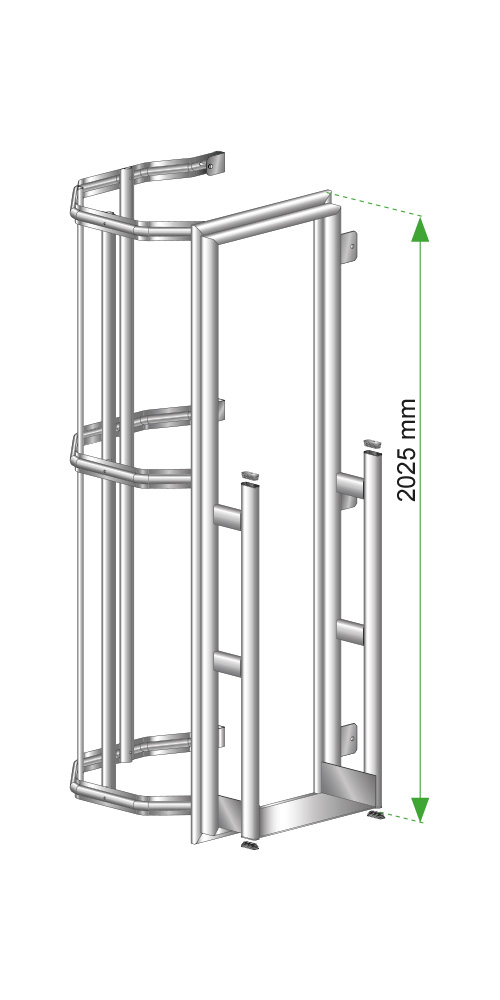

Gradino di sicurezza di 250 mm

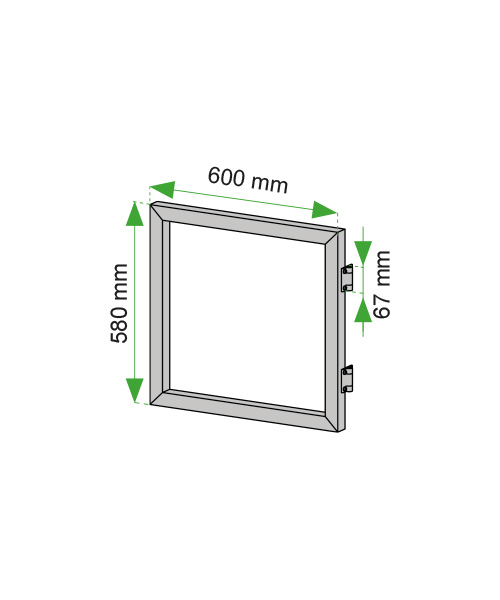

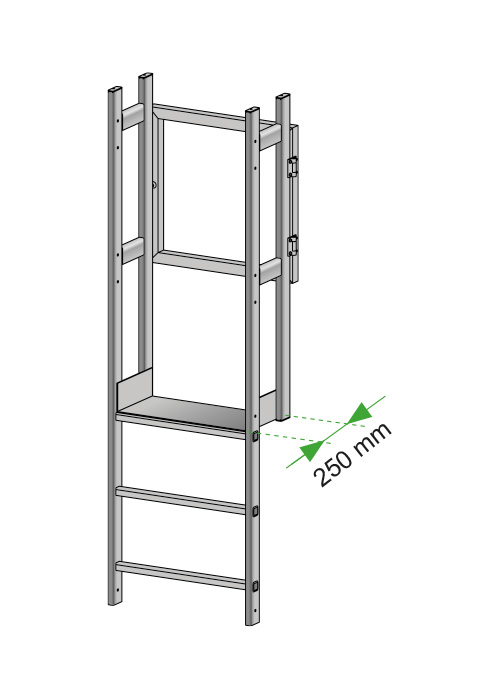

Gradino di sicurezza di 250 mm con cancelletto di sicurezza di 580 mm assemblato

Gradino di sicurezza di 250 mm

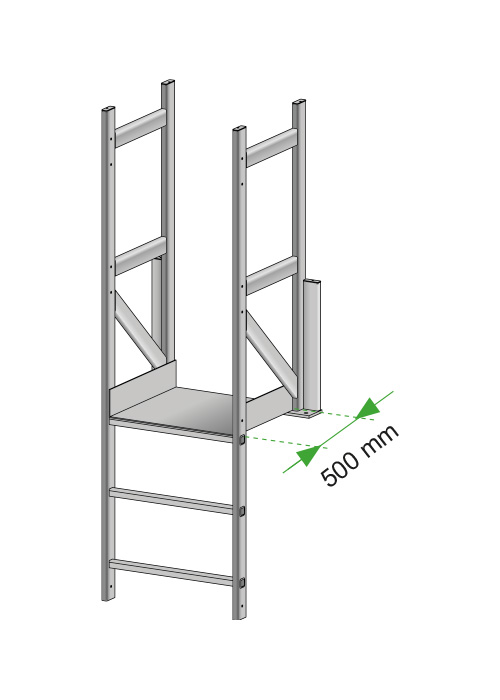

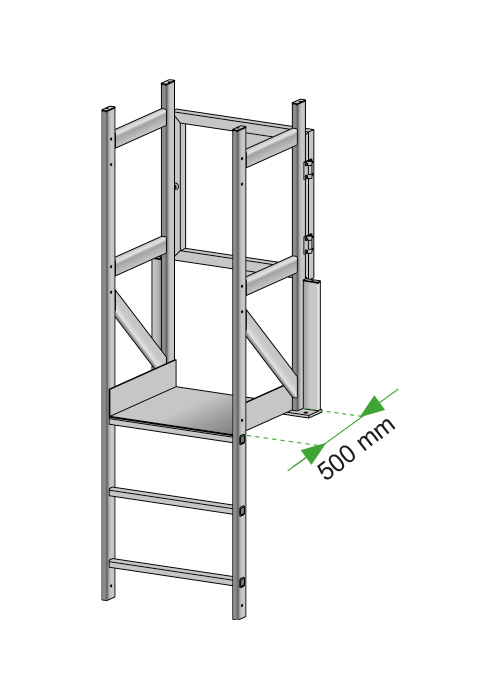

Gradino di sicurezza di 500 mm con cancelletto di sicurezza di 580 mm assemblato

  • Modelli di gradini di sicurezza di 250 mm
    • Su uscita frontale 3 gradini
    • Su uscita frontale 4 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 4 gradini
    • Su uscita frontale 4 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 5 gradini
    • Su uscita frontale 5 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 6 gradini
    • Su uscita frontale 6 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 7 gradini
    • Su uscita frontale 7 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 8 gradini
    • Su uscita frontale 8 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 9 gradini
    • Su uscita frontale 9 gradini con cancelletto di sicurezza di 580 mm
  • Rif.
    • 0733501
    • 0733502
    • 0733521
    • 0733522
    • 0733523
    • 0733524
    • 0733530
    • 0733531
    • 0733537
    • 0733538
    • 0733541
    • 0733542
    • 0733545
    • 0733546
  • Modelli di gradini di sicurezza di 500 mm
    • Su uscita frontale 3 gradini
    • Su uscita frontale 4 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 4 gradini
    • Su uscita frontale 4 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 5 gradini
    • Su uscita frontale 5 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 6 gradini
    • Su uscita frontale 6 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 7 gradini
    • Su uscita frontale 7 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 8 gradini
    • Su uscita frontale 8 gradini con cancelletto di sicurezza di 580 mm
    • Su uscita frontale 9 gradini
    • Su uscita frontale 9 gradini con cancelletto di sicurezza di 580 mm
  • Rif.
    • 0733501
    • 0733502
    • 0733521
    • 0733522
    • 0733523
    • 0733524
    • 0733530
    • 0733531
    • 0733537
    • 0733538
    • 0733541
    • 0733542
    • 0733545
    • 0733546

Piattaforme di sbarco

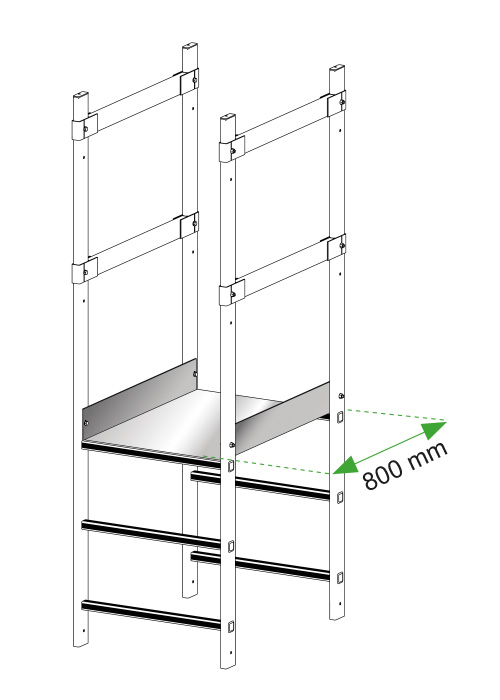

Kit piattaforma di sbarco di 800 mm (salvo uscita frontale)

Kit piattaforma di sbarco di 800 mm (salvo uscita frontale)

  • Modelli di piattaforme di sbarco (mm)
    • Kit piattaforma di sbarco 800
    • Kit piattaforma di sbarco 1000

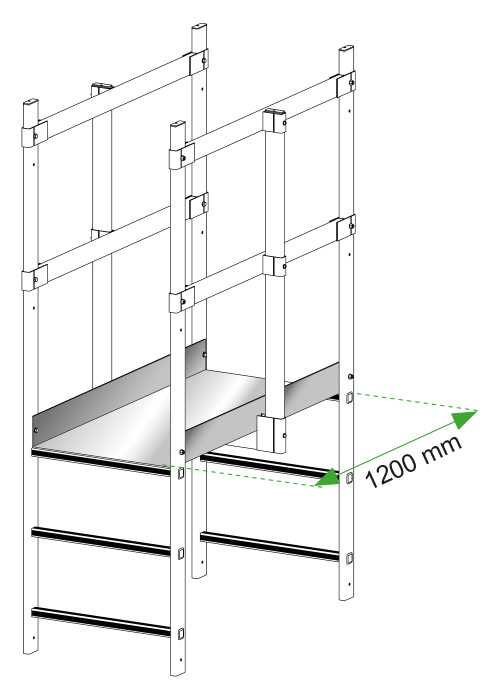

    • Kit piattaforma di sbarco 1200 mm
    • Kit piattaforma di sbarco 1400 mm
  • Ref.
    • 0733505
    • 0733506
    • 0733507
    • 0733508

Altre lunghezze su richiesta

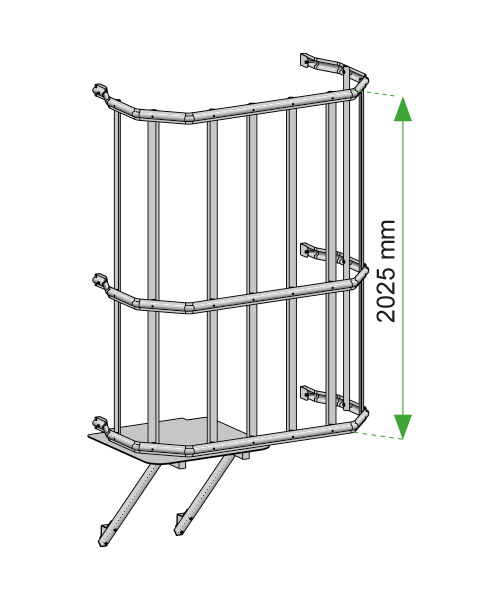

Uscita laterale e cancelletto


Fissaggi

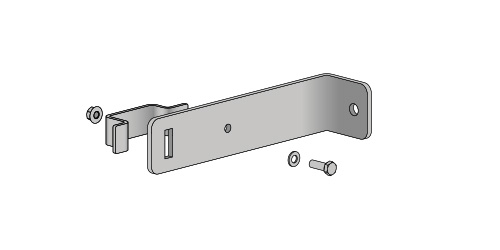

Coppia di staffe di fissaggio semplici per lamiera grecata – spostamento D : 210 mm – Rif : 0733407

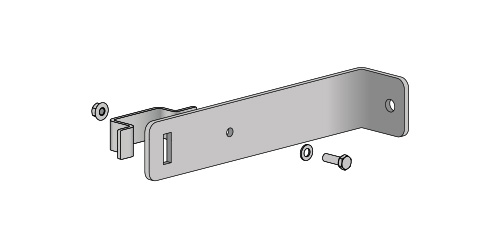

Coppia di staffe di fissaggio semplici – spostamento D : 210 mm – Rif : 0733401

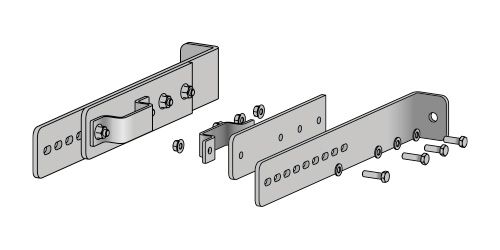

Coppia di staffe di fissaggio regolabili – spostamentpo D : da 214 mm a 470 mm – Rif : 0733402

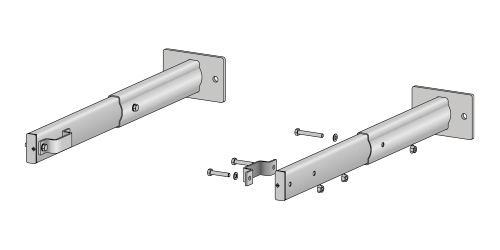

Coppia di staffe di fissaggio regolabili – spostamentpo D : da 400 mm a 600 mm – Rif : 0733415

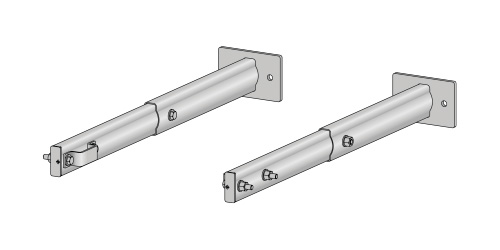

Coppia di staffe di fissaggio regolabili – spostamentpo D : da 600 mm a 1000 mm – Rif : 0733411

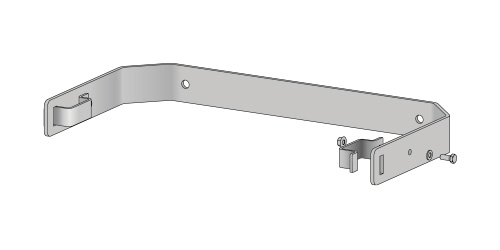

Fissaggio supporto tipo U – spostamento D : 205 mm – Rif : 0733403

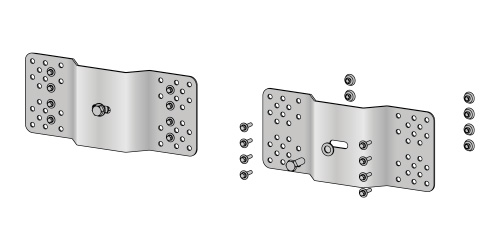

Coppia di staffe di fissaggio per lamiera grecata + viti e bulloni compatibili con le onde 210/250/275/300/333 mm – Rif : 0733404

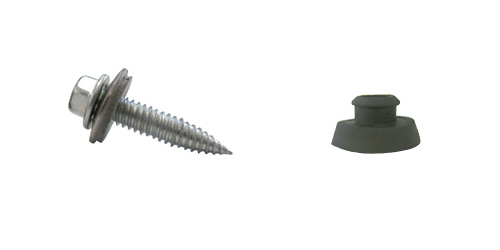

Vite Drillnox DBS2 A2 Ø6×25 con rondella di tenuta + rondella a panettone Rif : 377310/401300

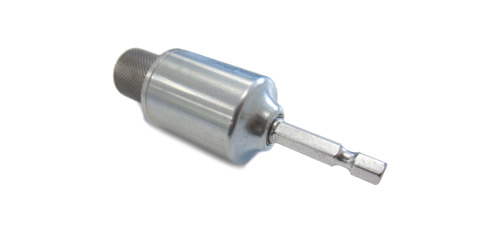

Boccola limitatrice di coppia DB CONTROL 5 N.m – Rif : 0790005

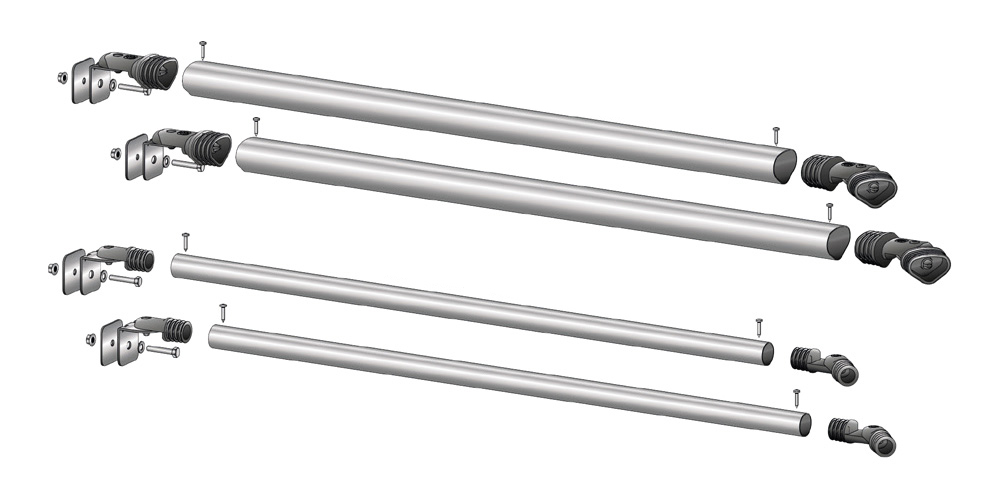

Kit giunzione

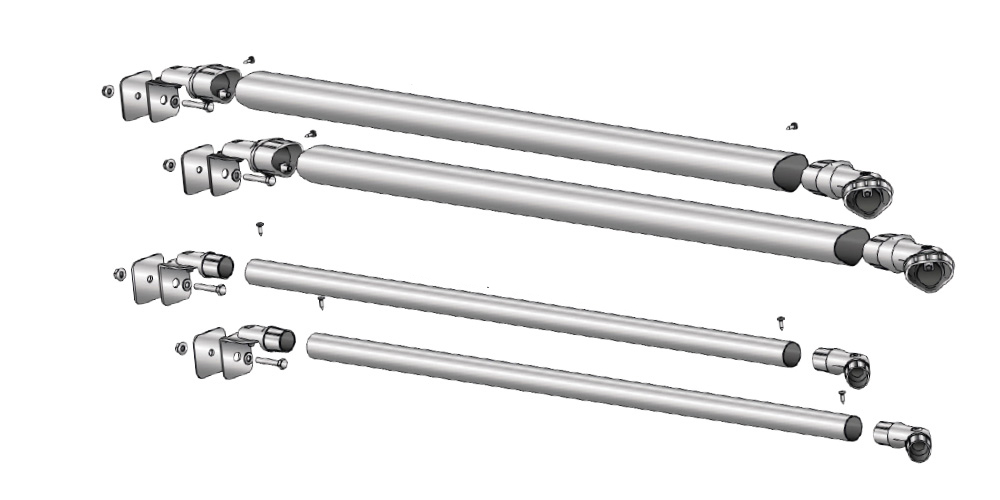

Kit giunzione di alluminio scala/parapetto di 1000 mm (viti, bulloni + contropiastra) – Rif : 0733906

Kit giunzione di plastica scala/parapetto di 1000 mm (viti, bulloni + contropiastra) – Rif : 0733905

Chiusure di sicurezza

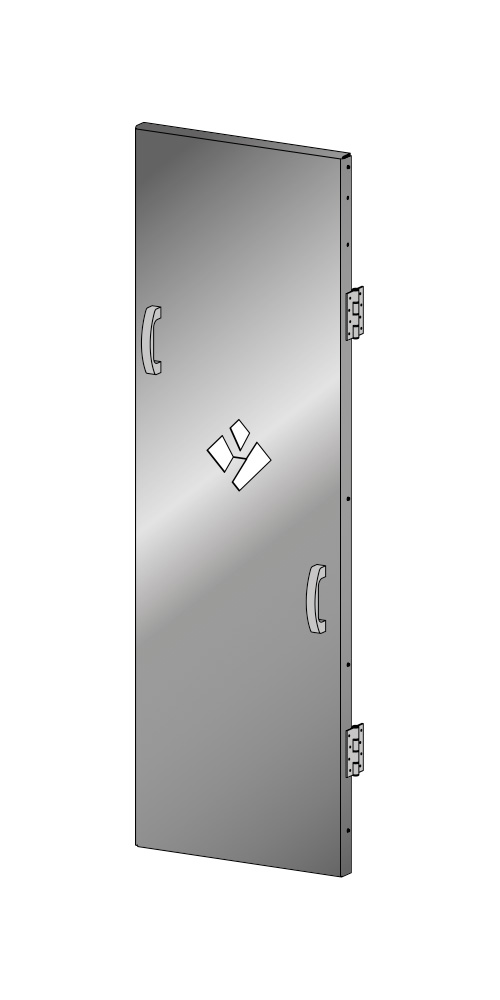

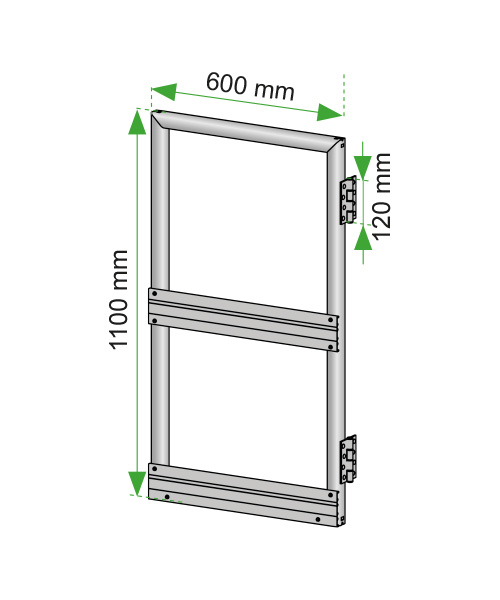

Kit porta di sicurezza verticale semplice (consegnata premontata, ripresa sulla scala con ganci o cerniere) – Rif : 0733703

Kit porta di sicurezza verticale ed orizontale completa (consegnata premontata, ripresa sulla scala con ganci o cerniere) – Rif : 0733704

Chiusura di sicurezza orizzontale – Rif : 0733701

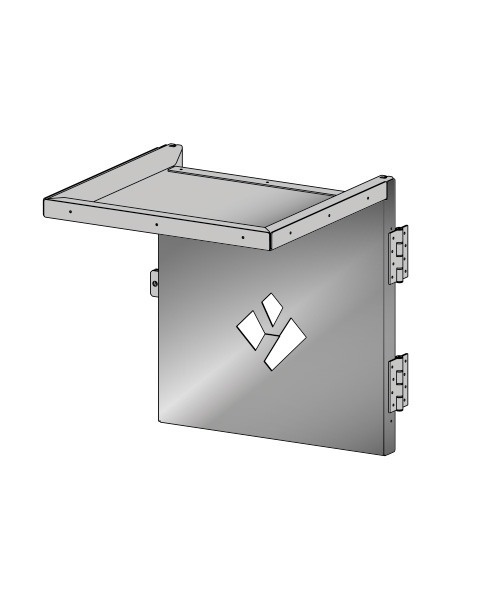

Kit mezza porta di sicurezza – Rif : 0733702

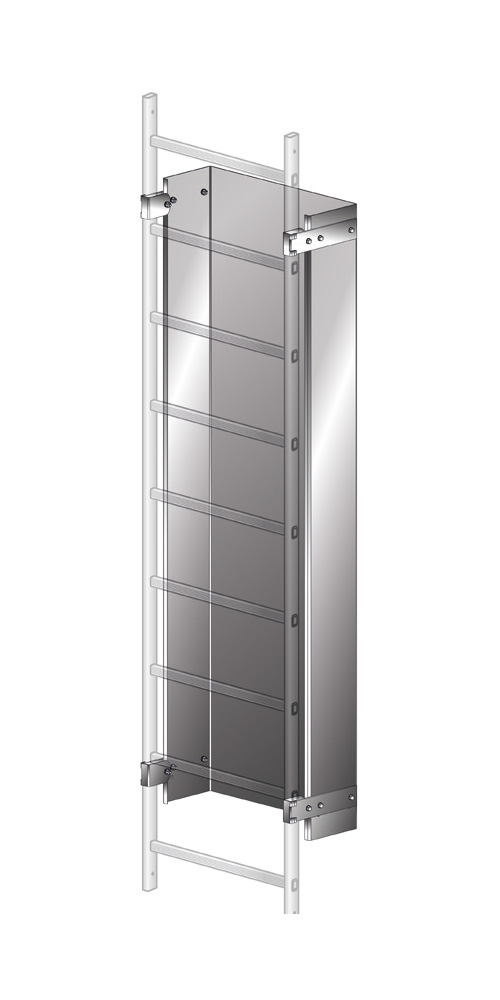

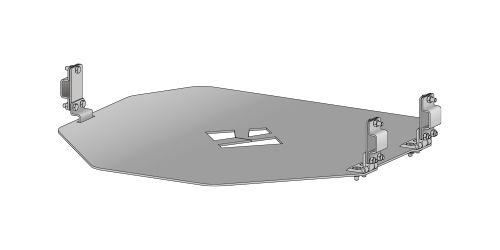

Lamiera posteriore anti-intrusione
