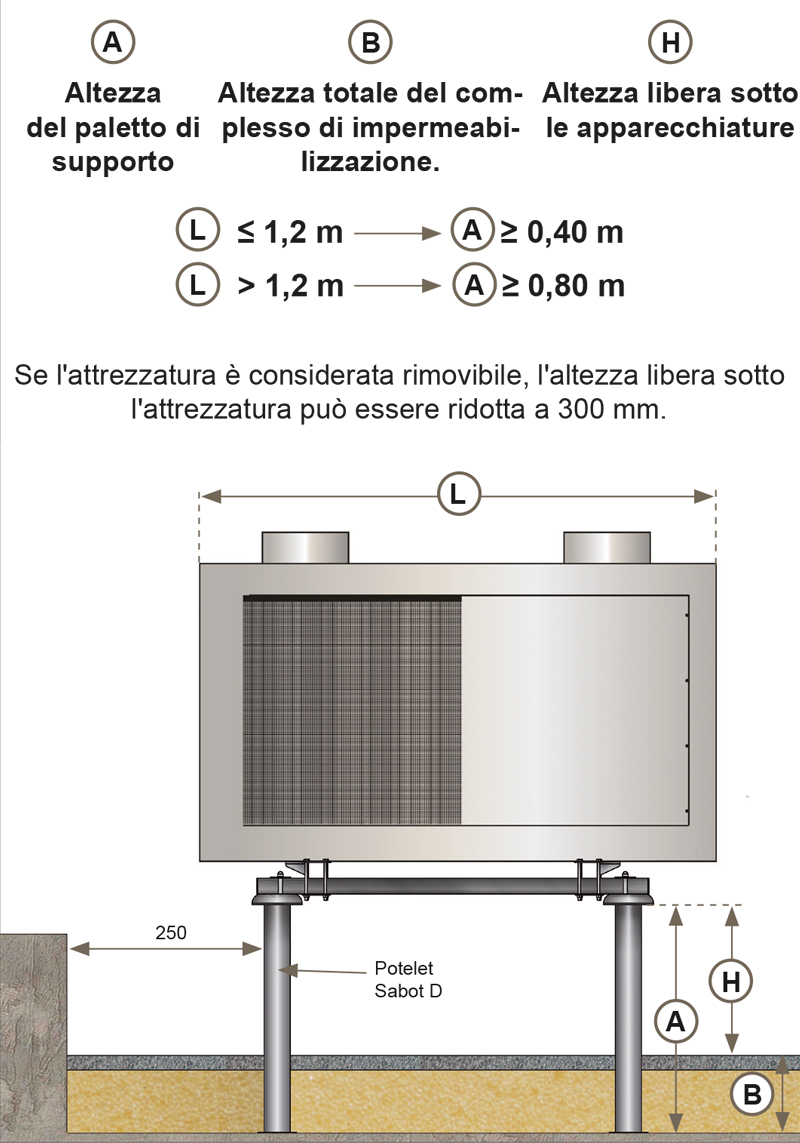

Come calcolare l’altezza del
paletto di supporto



Richiesta di preventivo

UTILIZZAZIONE

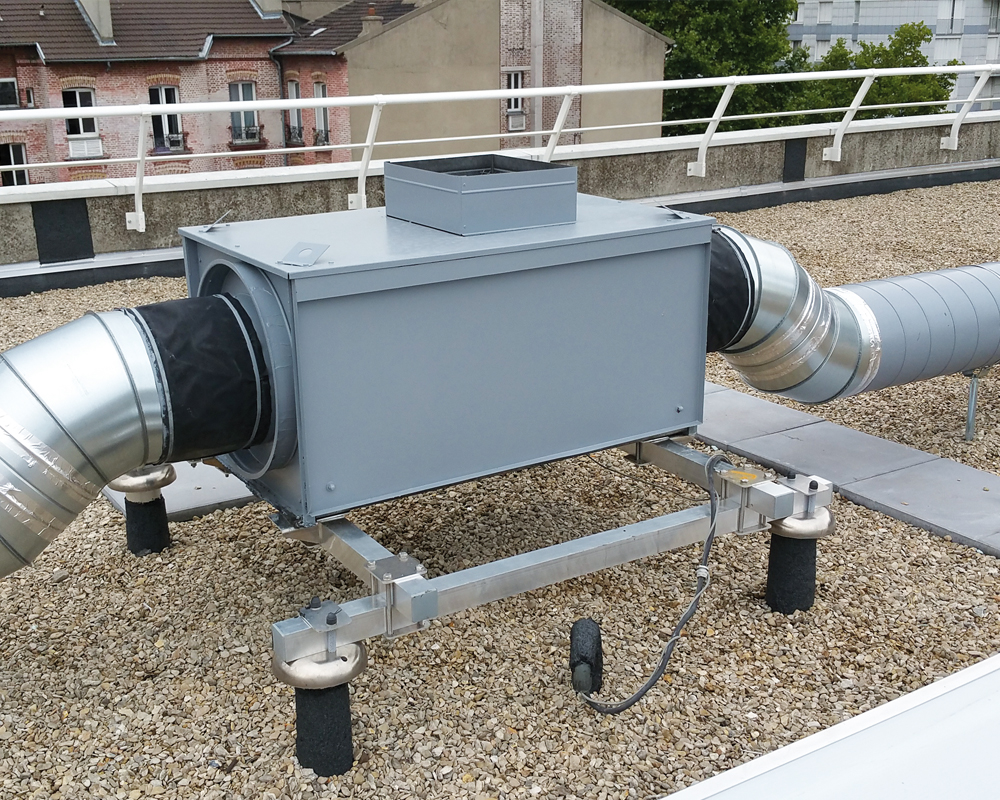

Questo sistema modulare in alluminio si installa su tutti i tipi di apparecchiature tecniche (ad es. unità di climatizzazione). La struttura di sostegno VECTAROOF® viene fissata mediante il sistema di colonnine D attraverso il complesso di impermeabilizzazione e può anche essere fissata su un tetto di lamiere in acciaio mediante colonnine montate sulla struttura del tetto. Se l’attrezzatura è smontabile, il fissaggio può posizionarsi ad un’altezza di 300 mm. Forniamo dettagliate istruzioni di posa per qualsiasi tipo di struttura.

CARATTERISTICHE TECNICHE

  • Materiale : alluminio
  • Sistema paletto di supporto D : alluminio
  • Finitura : grezza, anodizzata o verniciata a polvere su richiesta (colori ral).

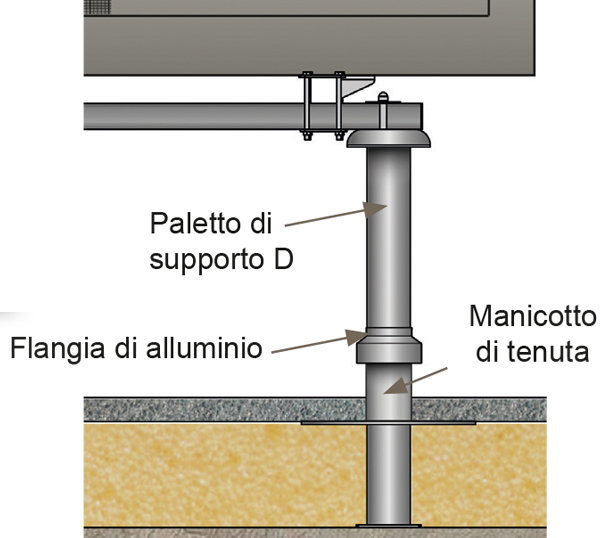

Paletto di supporto D

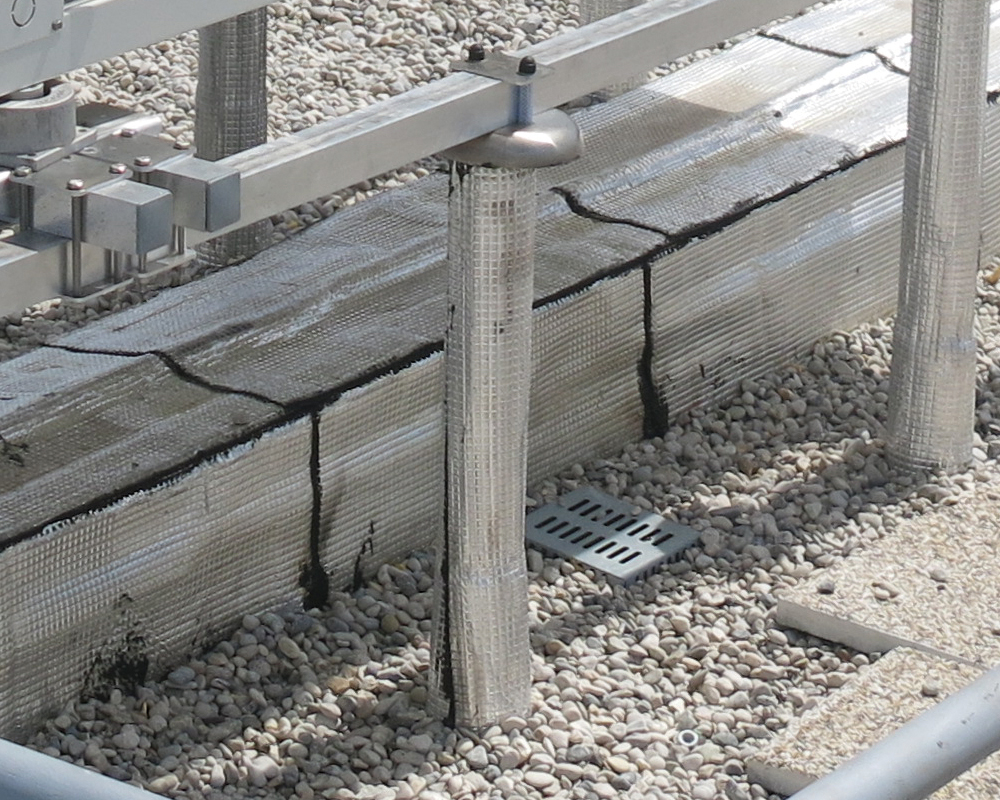

Esempio di paletto di supporto D fissato sul basamento rigido di calcestruzzo con sistema per impermeabilizzazione fino alla parte inferiore della flangia.





Opzione

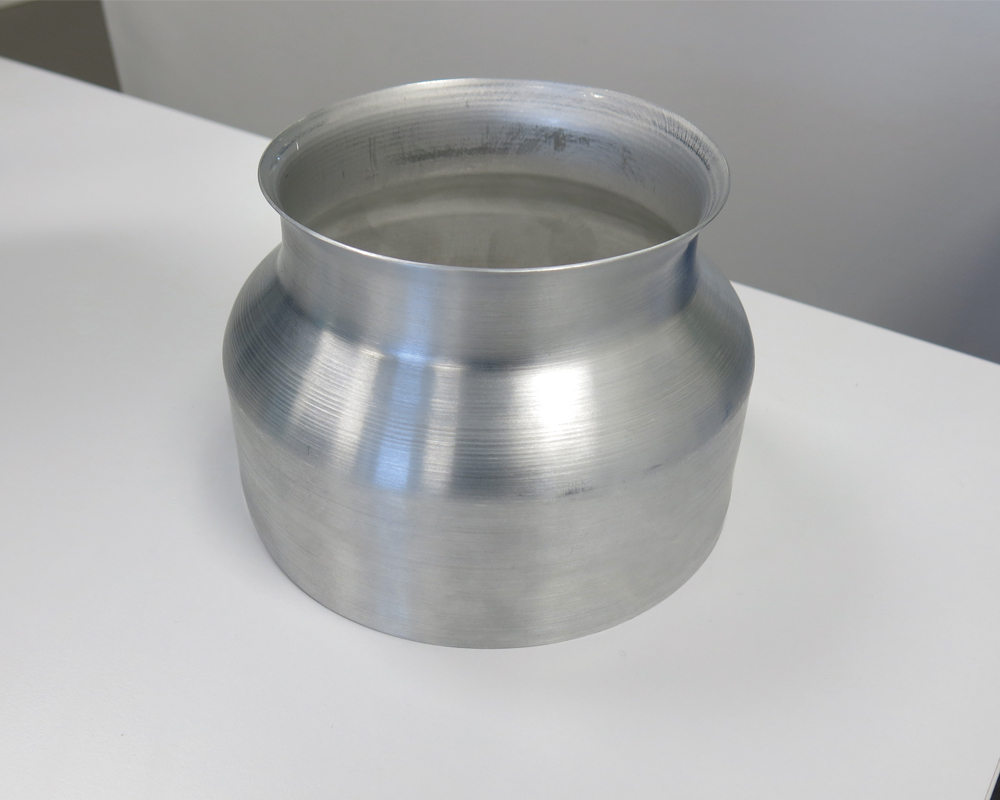

L’opzione con la flangia di alluminio consente di evitare l’impermeabilizzazione fino alla parte superiore del paletto di supporto D. È possibile collegarlo direttamente al manicotto di tenuta.
