UTILIZACIÓN

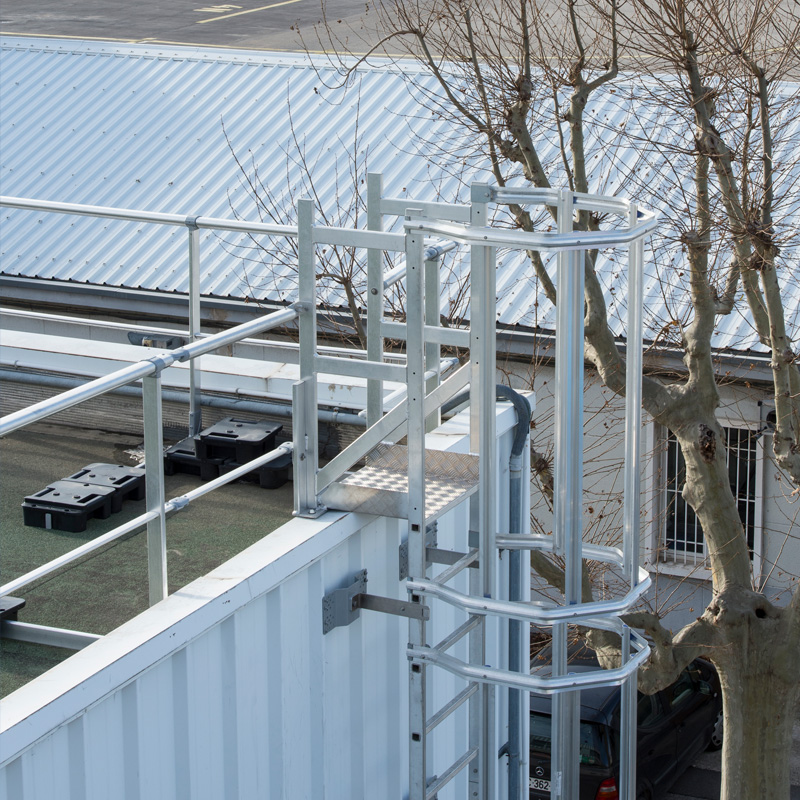

La escalera de crinolina VECTALADDER® es un dispositivo que permite el acceso en altura a las zonas reservadas a personal autorizado. Con una anchura de 600 mm, la escalera de crinolina VECTALADDER® es una de las más anchas del mercado, por lo que permite un confort de utilización óptimo.

Características técnicas

  • Material : aluminio
  •  Componentes : cf. Nomenclatura
  • Acabado : en bruto, anodizado o termolacado bajo pedido
    (colores RAL)
  • Equipamientos disponibles : plataformas de paso (2 modelos estándares), plataformas de salida (4 modelos estándares), puertas de cierre automático, puertas y trampillas de seguridad (4 modelos estándares), cambio de tramo y salida lateral.
Documentación
Fichier PDF VECTALADDER_FP_Escalera de crinolina

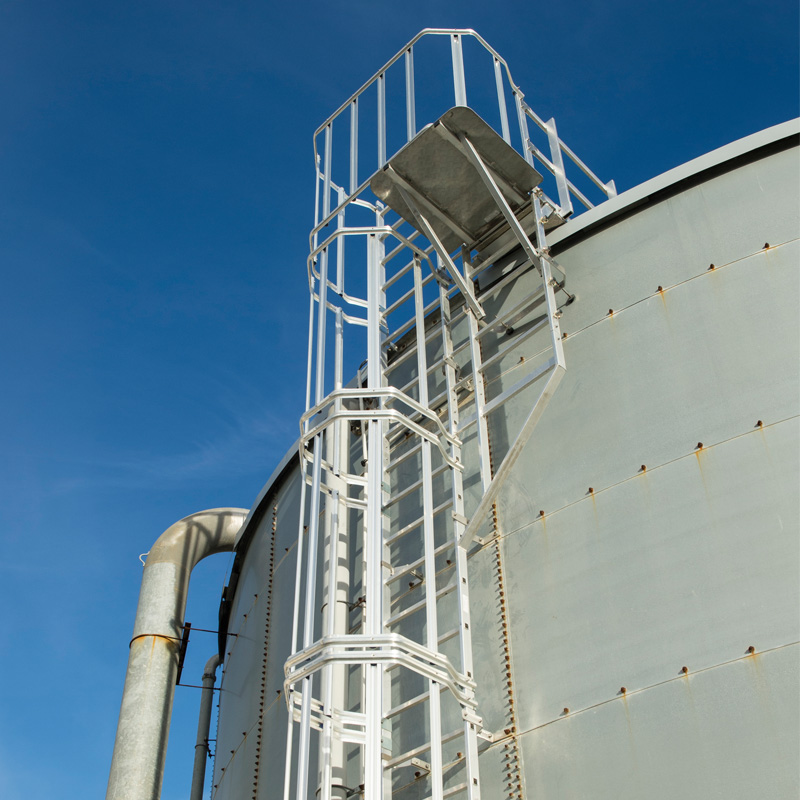

Ejemplos de aplicaciones



Nomenclatura

Escalera de aluminio

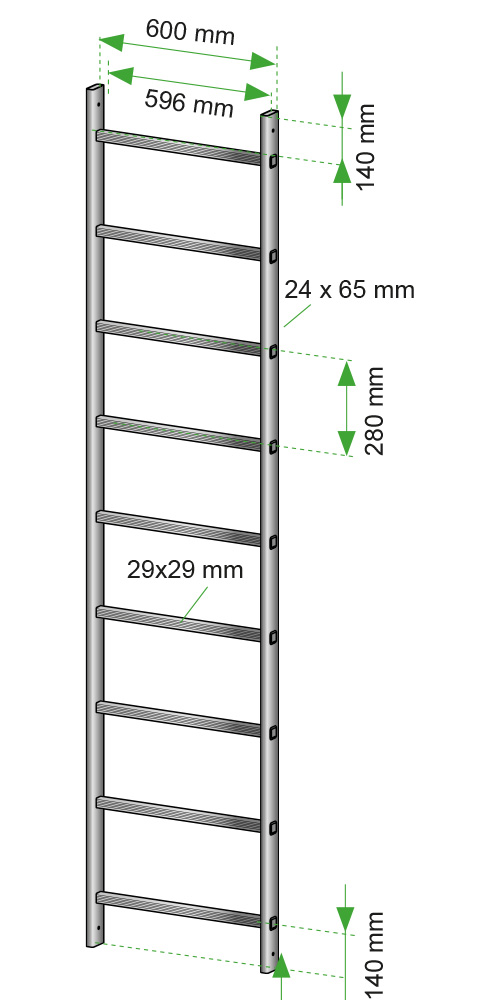

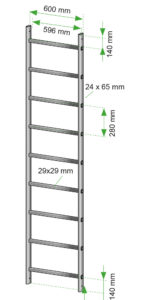

Escalera de aluminio 2520 mm

  • Modelos
    • 2520
    • 3080
    • 4200
    • 5040
  • Peldaños
    • 9
    • 11
    • 15
    • 118.
  • Ref.
    • 0733106
    • 0733101
    • 0733102
    • 0733107.

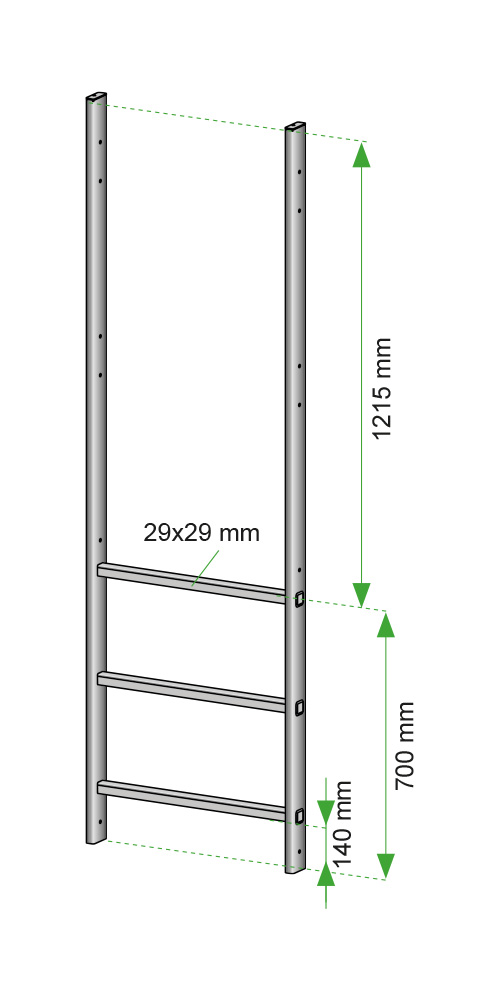

Salida de cara

  • Modelos
    • 700+1215
    • 980+1215
    • 1260+1215
    • 1540+1215
    • 1820+1215
    • 2100+1215
    • 2380+1215
  • Peldaños
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
  • Ref.
    • 0733203
    • 0733204
    • 0733205
    • 0733206
    • 0733207
    • 0733208
    • 0733209
Dimensiones en mm. Entregado con 2 tapones – Otras longitudes bajo pedido

Módulos de crinolina

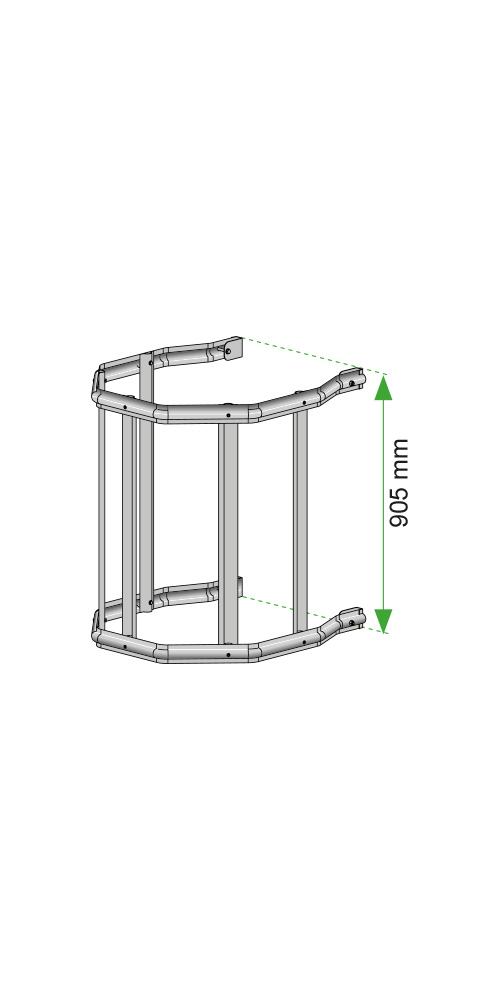

Crinolina longitud 905 mm Ref : 0733300

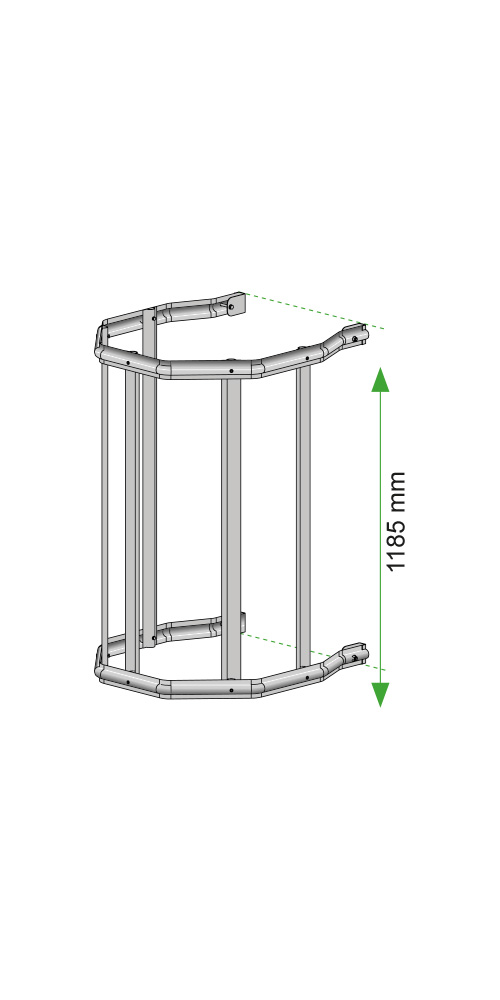

Crinolina longitud 1185 mm Ref : 0733301

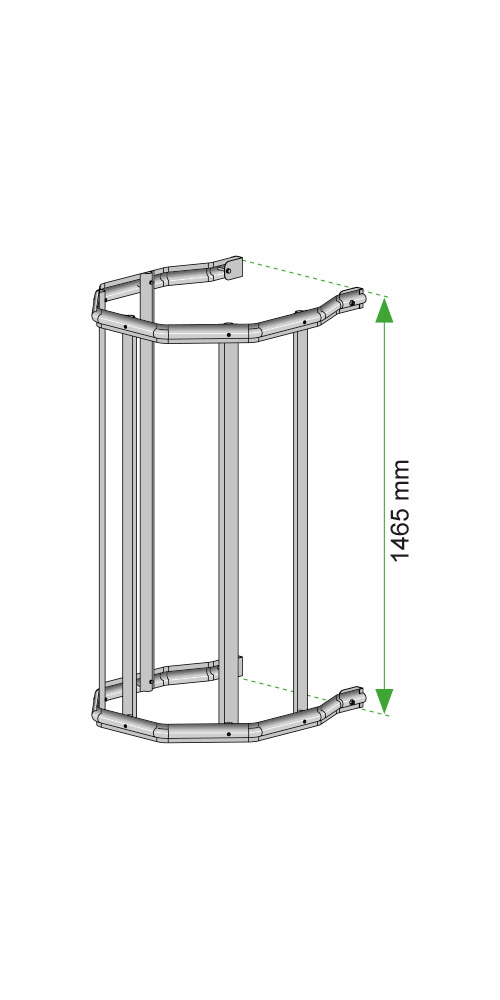

Crinolina longitud 1465 mm Ref : 0733302

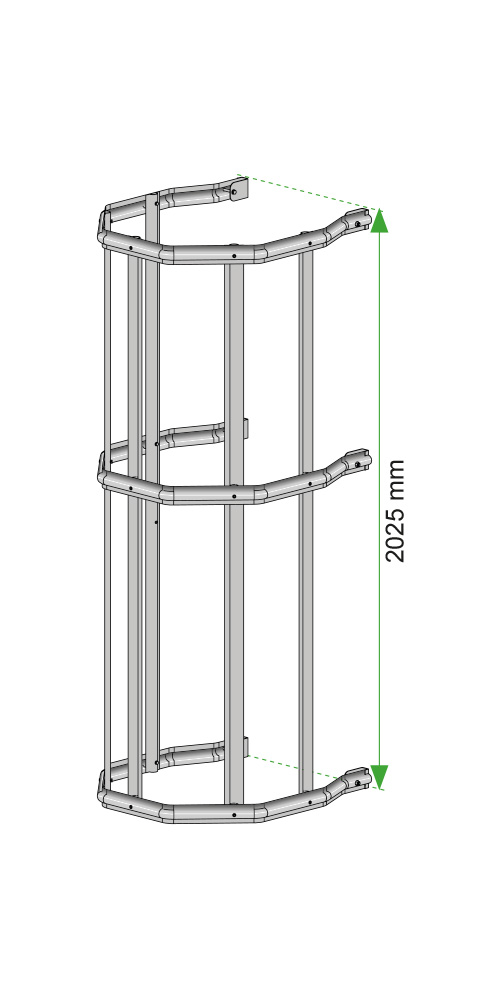

Crinolina longitud 2025 mm Ref : 0733303

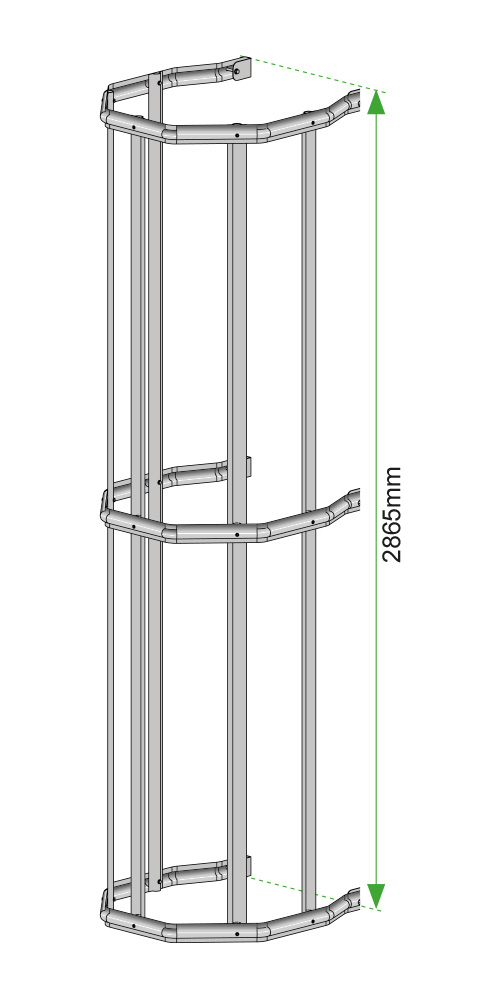

Crinolina longitud 2865 mm Ref : 0733304

 Opción

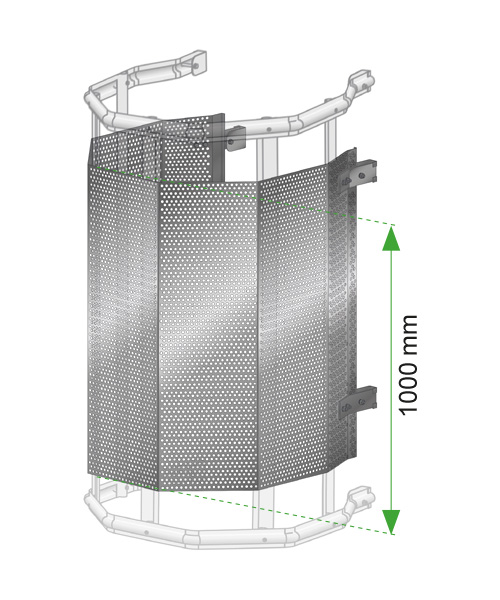

Obturador de crinolina : Puede instalarse sobre los módulos de crinolina longitud 1185, 1465, 2025. Ref : 0733324

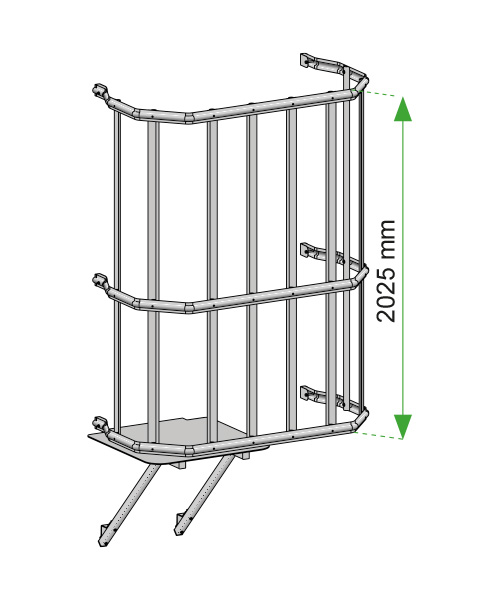

Salida lateral con salida izquierda o derecha Ref : 0733114

Escalón de salida soldado sobre salida frontal

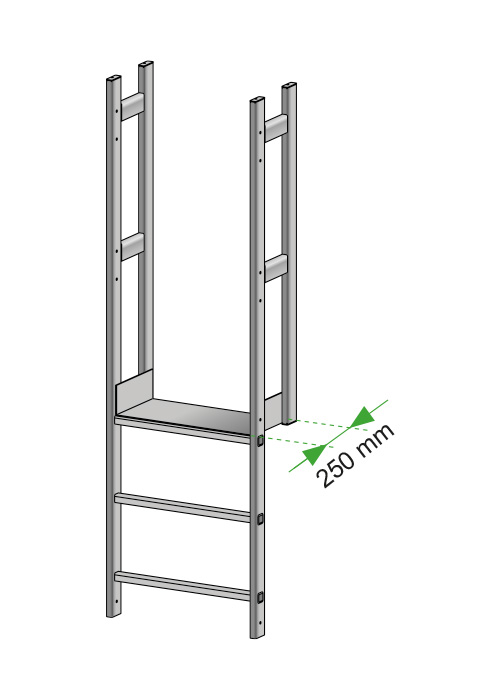

Escalón de salida de 250 mm

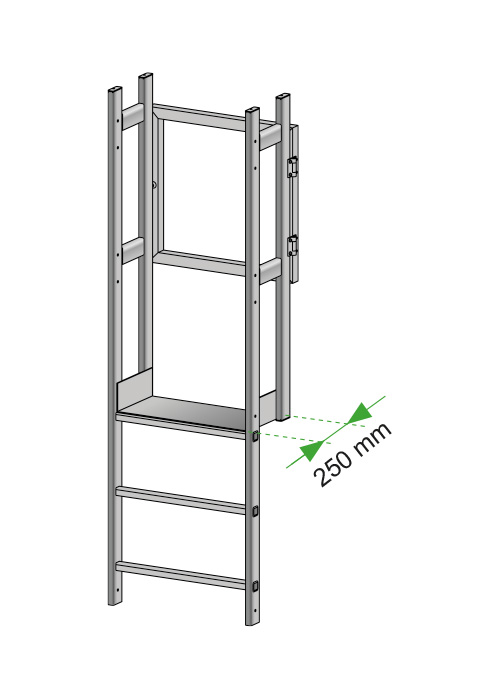

Escalón de salida de 250 mm con puerta de seguridad de 580 mm ensamblada

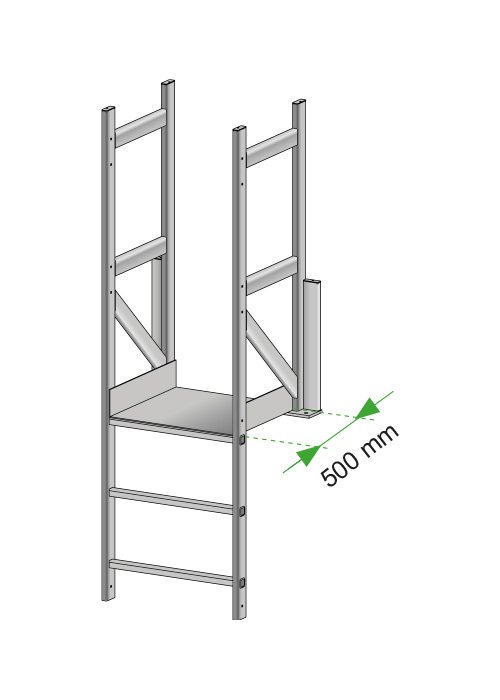

Escalón de salida de 500 mm

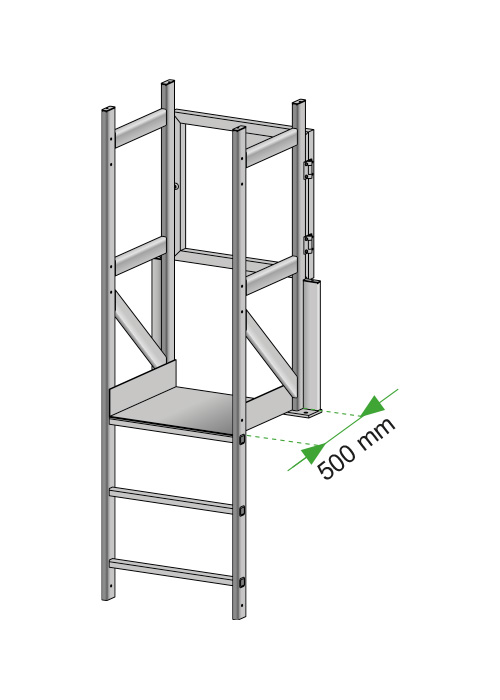

Escalón de salida de 500 mm con puerta de seguridad de 580 mm ensamblada

  • Modelos de escalones de salida de 250 mm
    • Sobre salida 3 peldaños
    • Sobre salida 3 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 4 peldaños
    • Sobre salida 4 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 5 peldaños
    • Sobre salida 5 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 6 peldaños
    • Sobre salida 6 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 7 peldaños
    • Sobre salida 7 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 8 peldaños
    • Sobre salida 8 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 9 peldaños
    • Sobre salida 9 peldaños con puerta de seguridad de 580 mm
  • Ref.
    • 0733501
    • 0733502
    • 0733521
    • 0733522
    • 0733523
    • 0733524
    • 0733530
    • 0733531
    • 0733537
    • 0733538
    • 0733541
    • 0733542
    • 0733545
    • 0733546
  • Modelos de escalones de salida de 250 mm
    • Sobre salida 3 peldaños
    • Sobre salida 3 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 4 peldaños
    • Sobre salida 4 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 5 peldaños
    • Sobre salida 5 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 6 peldaños
    • Sobre salida 6 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 7 peldaños
    • Sobre salida 7 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 8 peldaños
    • Sobre salida 8 peldaños con puerta de seguridad de 580 mm
    • Sobre salida 9 peldaños
    • Sobre salida 9 peldaños con puerta de seguridad de 580 mm
  • Ref.
    • 0733501
    • 0733502
    • 0733521
    • 0733522
    • 0733523
    • 0733524
    • 0733530
    • 0733531
    • 0733537
    • 0733538
    • 0733541
    • 0733542
    • 0733545
    • 0733546

Plataforma de salida

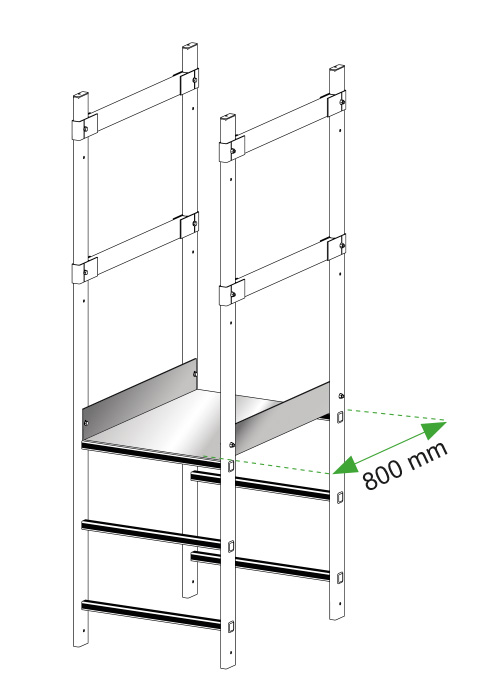

Kit plataforma de salida 800 mm (salvo salida frontal) Configuración 800 o 1000 mm

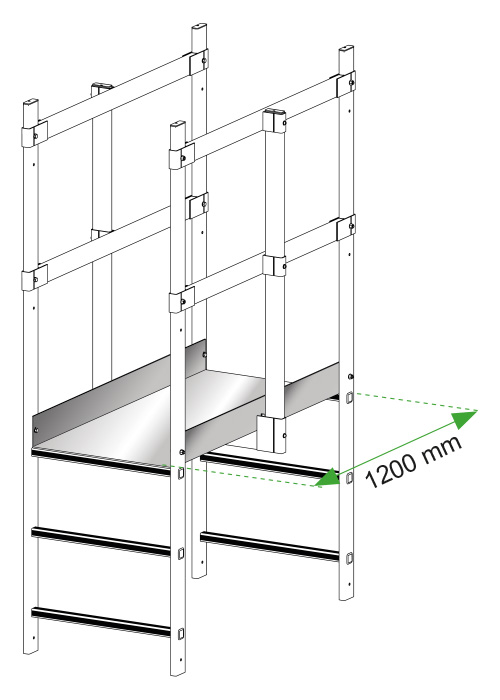

Kit plataforma de salida 1200 mm (salvo salida frontal)

  • Modelos de plataforma de salida (mm)
    • Kit plataforma de salida 800
    • Kit plataforma de salida 1000
    • kit plataforma de salida 1200
    • Kit plataforma de salida 1400
  • Ref.
    • 0733505
    • 0733506
    • 0733507
    • 0733508

Otras medidas disponibles bajo pedido



Salida lateral y puerta

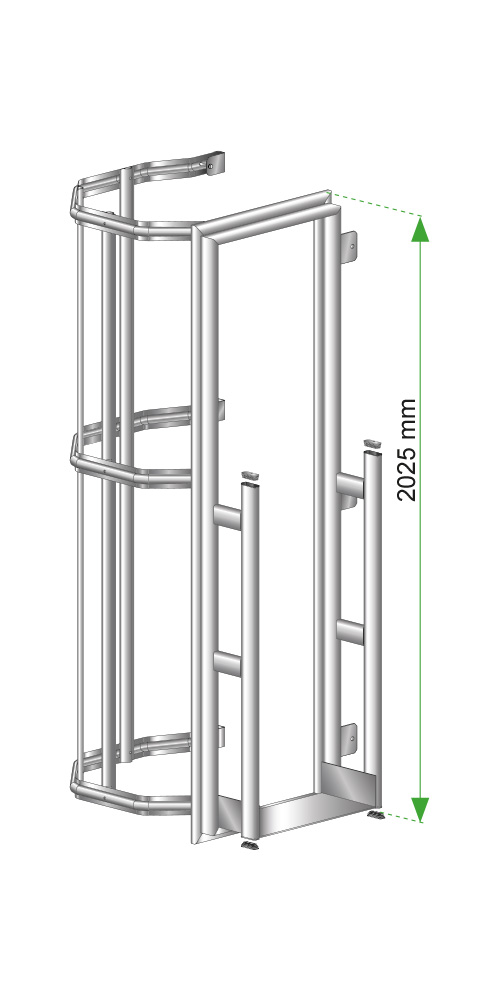

Salida lateral con escalón de salida 250 mmpara escalera de crinolina Disponible con salida izquierda o derecha – Ref : 0733535 (derecha) 0733536 (izquierda)

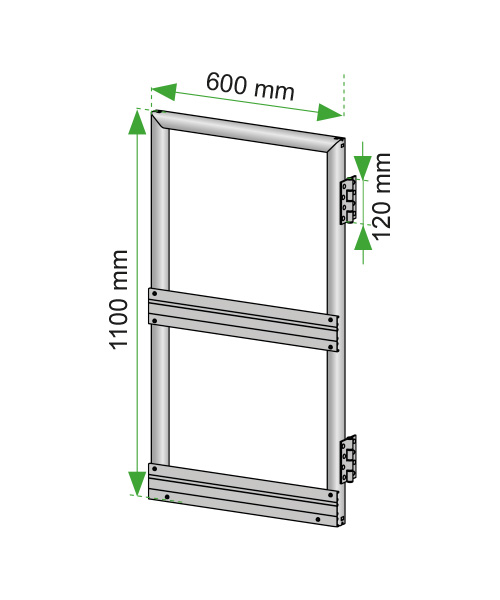

Puerta de seguridad de aluminio H 1100 mm + bisagras (no montadas) –Ref : 0733601

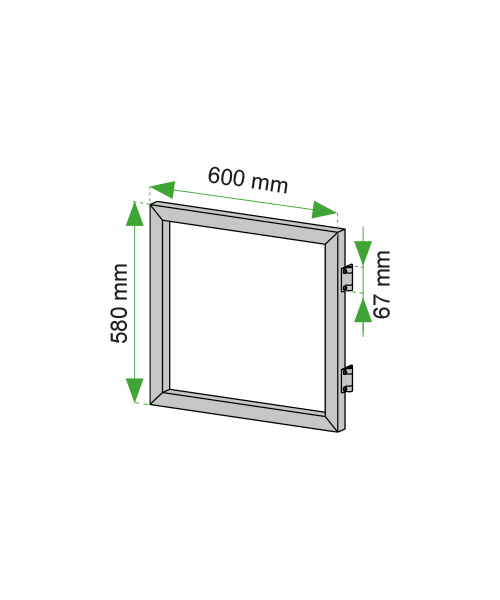

Puerta de seguridad de aluminio H 580 mmm+ bisagras montadas – Ref : 0733603

Fijaciones

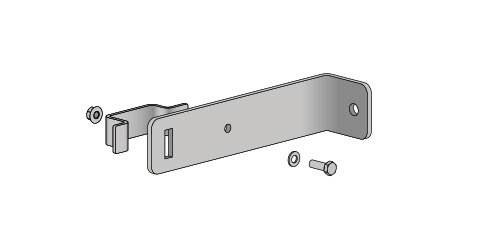

Par de soportes de montaje simples para cubiertas de chapa metálica – Desplazamiento D : 172 mm – Ref : 0733407

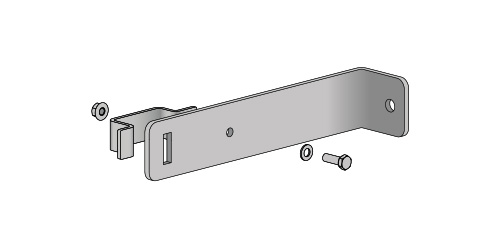

Par de soportes de montaje simples – Desplazamiento D : 210 mm – Ref : 0733401

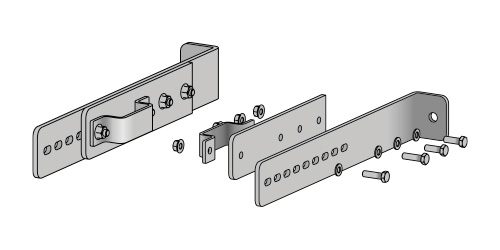

Par de soportes de montaje ajustables – Desplazamiento D : 214-470 mm –Ref : 0733401

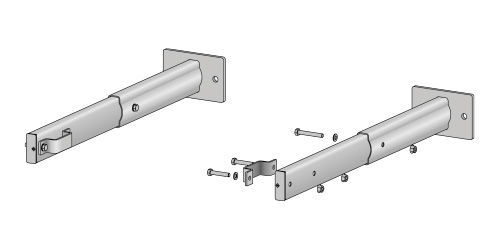

Par de soportes de montaje ajustables – Desplazamiento D : 400-600 mm -Ref : 0733415

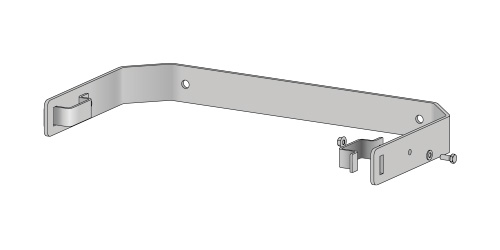

Fijación en U – Desplazamiento D: 205 mm Ref : 0733403

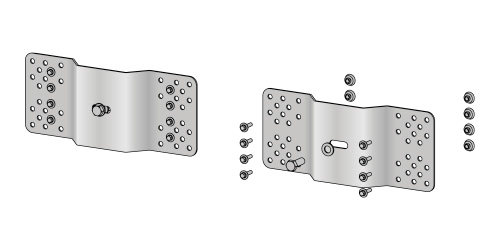

Par de placas de montaje sobre chapa + Tornillos compatibles con ondas 210/250/275/300/333 – Ref : 0733404

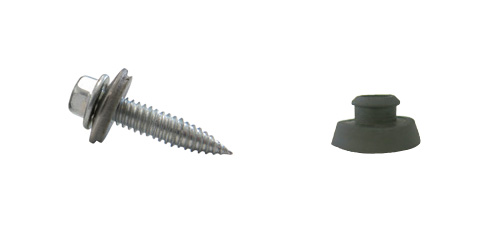

Tornillo DRILLNOX DBS2 A2 6X25 + arandela de sellado + arandela cónica de estanqueidad – Ref. : 377310 401300

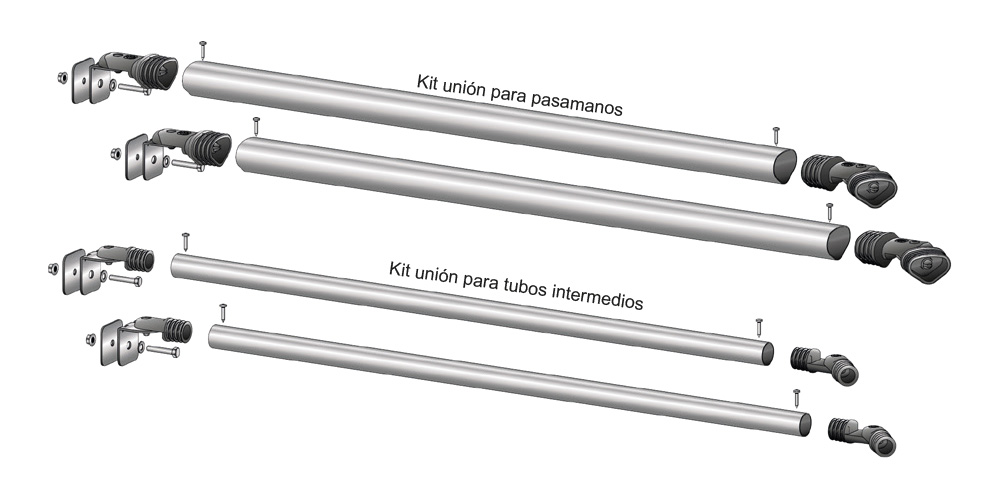

Kit de conexión

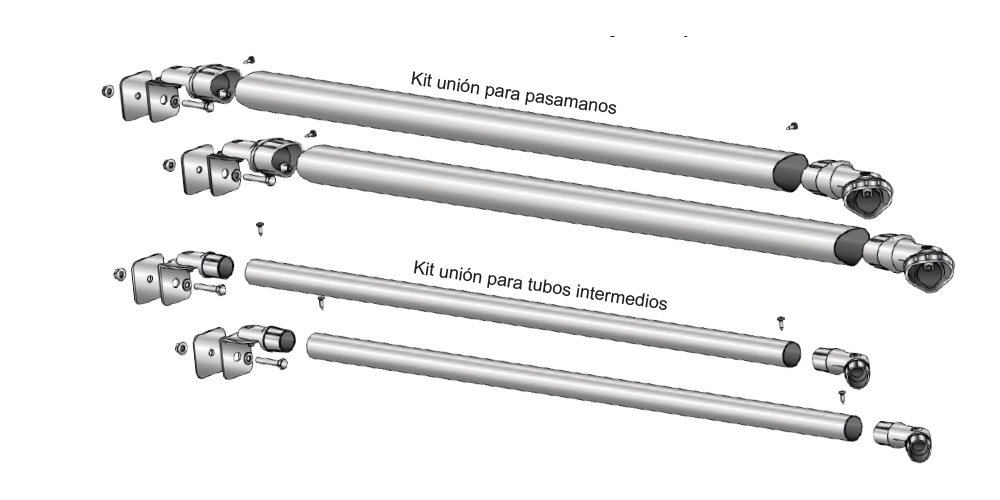

Kit de conexión de aluminio escalera / barandilla de 1.000 mm tornillos + contraataca) – Ref : 0733906

Kit de conexión de plástico escalera / barandilla de 1.000 mm (tornillos + contraataca) – Ref : 0733905

Anti-intrusión

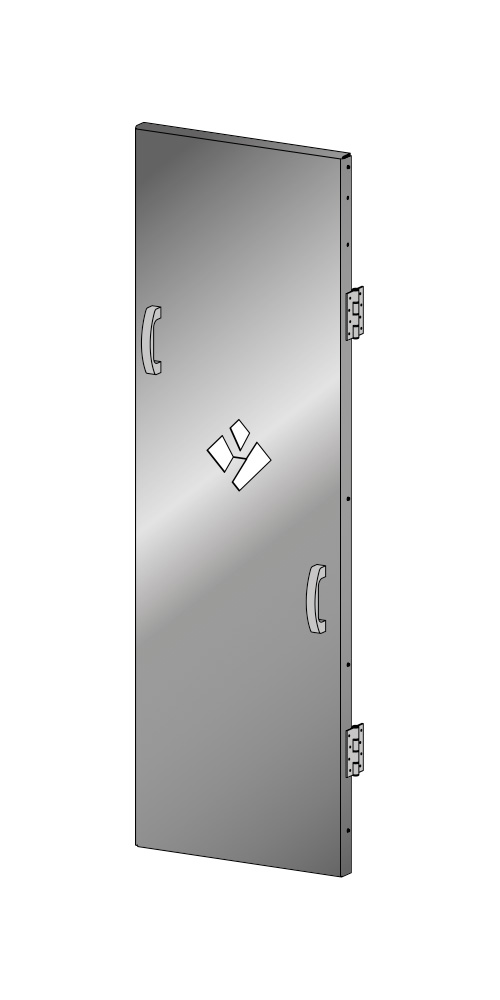

kit puerta anti-intrusión simple (entregada premontada con ganchos o bisagras) –Ref : 0733703

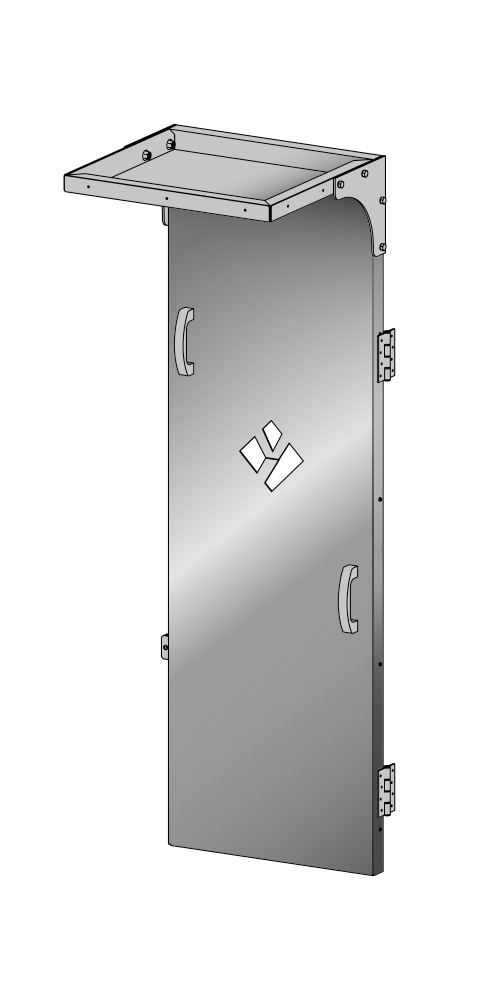

kit puerta anti-intrusión completa (entregada premontada con ganchos bisagras) – Ref : 0733704

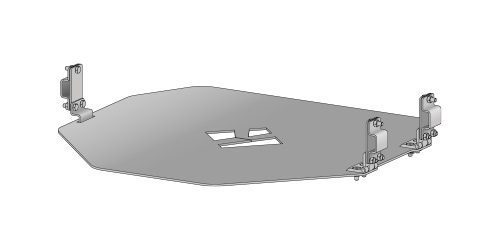

Trampilla anti-intrusión – Ref : 0733701

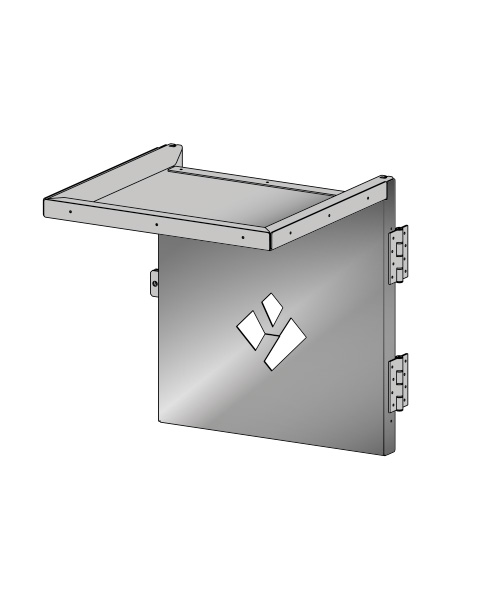

kit anti-intrusión de media puerta – Ref : 0733702

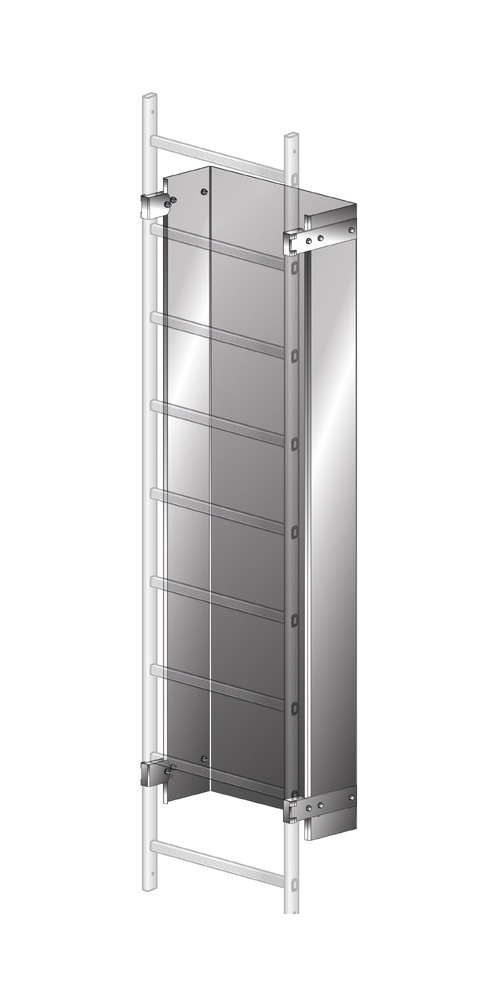

Chapa anti-intrusión posterior – Ref : 0733705
